一、提問

科氏力流量計用于批量控制時為何強調配兩階段閥？

二、解答

  （1）水錘現象

在批量控制中，若控制閥安裝在流量計下游，當閥門快速切斷，在管路中容易產生

強烈的“液體撞擊”(即“水錘”)現象，造成流量計的損壞或影響流量計的正常工作。這一情況在科氏力質量流量計中尤為突出，因為液體在測量管中流過時，線速度很高，閥門的快速關斷，動能轉換成靜壓，引起靜壓大幅升高，形成“水錘”。

(2)處理方法

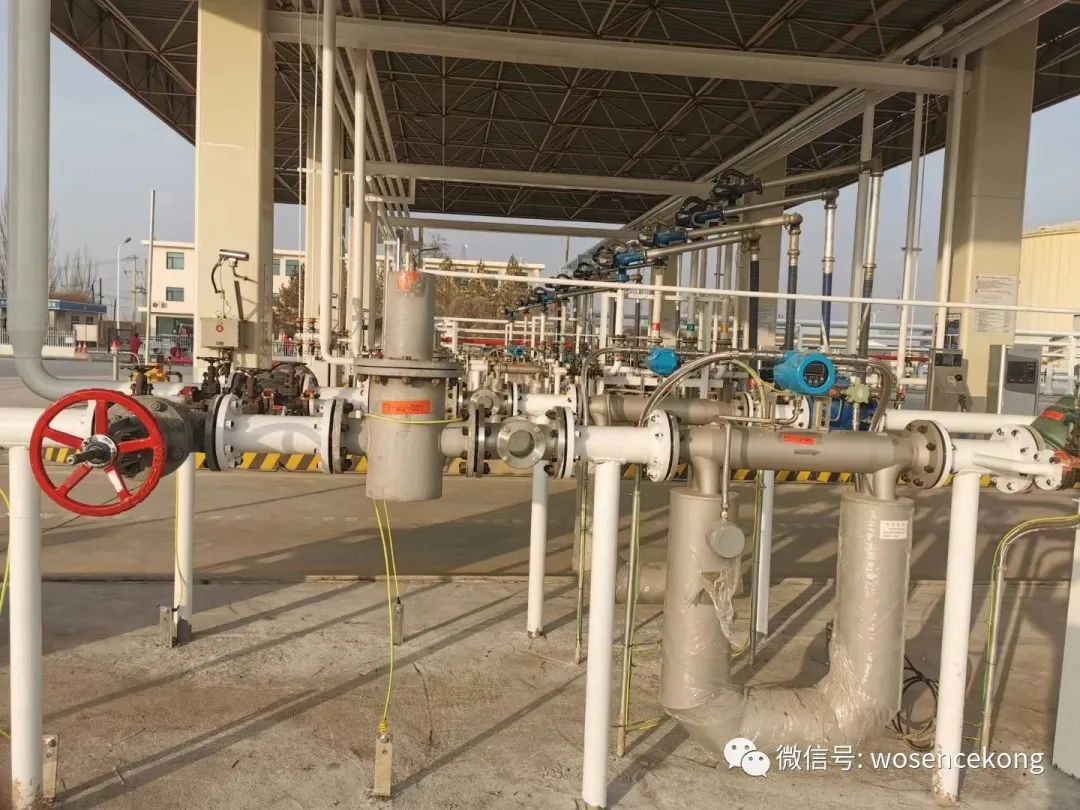

科氏力流量計應用初期，人們對“水錘”的影響有多大還缺乏認識，后來發現這種流量計與電磁閥配用實現批量發油時，計量準確度并不高，忽多忽少，后來將電磁閥移到流量計前面，發油量就準確了，從而找到了原因 。

防止發生“水錘”現象的另一個方法，是將控制閥改為分階段閥，通常是兩階段閥，即發料總量即將到達預定值時，先關斷第一階段閥(大閥)，由第二階段閥(小閥)繼續發料，待終量到達時，將小閥也關斷，結束發料。

由于小閥繼續發料時管內流速已降到很低，所以第二階段閥快速關斷不會產生明顯的“水錘”現象。

三、討論

水錘效應不僅對科氏力流量計有影響，對線性孔板的影響也很可觀。

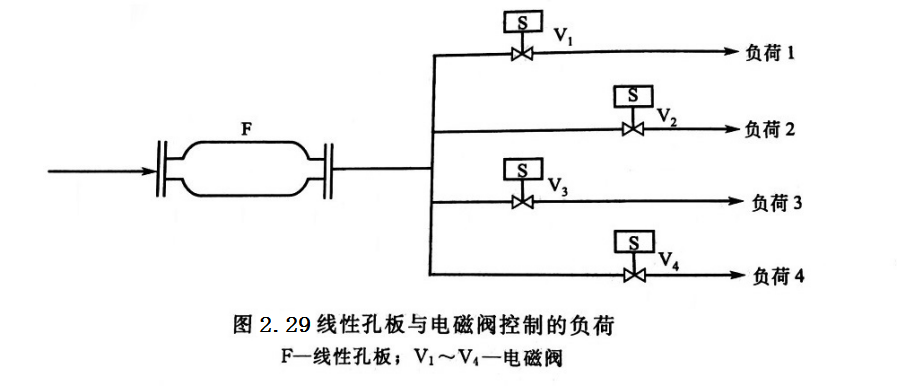

在圖2.22所示的系統中，蒸汽經線性孔板流量計計量后去幾個由電磁閥控制的負荷。電磁閥周期性打開和關閉，閥門由關閉狀態突然打開，流量有一個階躍增量，對流量計無不良影響，但若由打開狀態突然關閉，電磁閥內高速流動的流體所具有的能量轉換成靜壓，就會使流量計后壓力突然升高，瞬間使線性孔板差壓裝置中的柱塞進入孔板開孔內。如果幾路負荷同時使用，某一時刻只是一個電磁閥突然關閉，影響還不是那么大，因為一個閥突然關閉，但其余的閥還開著，相當于是兩階段閥，但若本來就只有一路開著，該路電磁閥突然關閉后，水錘效應能使柱塞撞到差壓裝置的限制器，因此引發擔憂。

處理這一問題的方法是在電磁閥與線性孔板之間安裝一個止回閥。
