一、存在問題

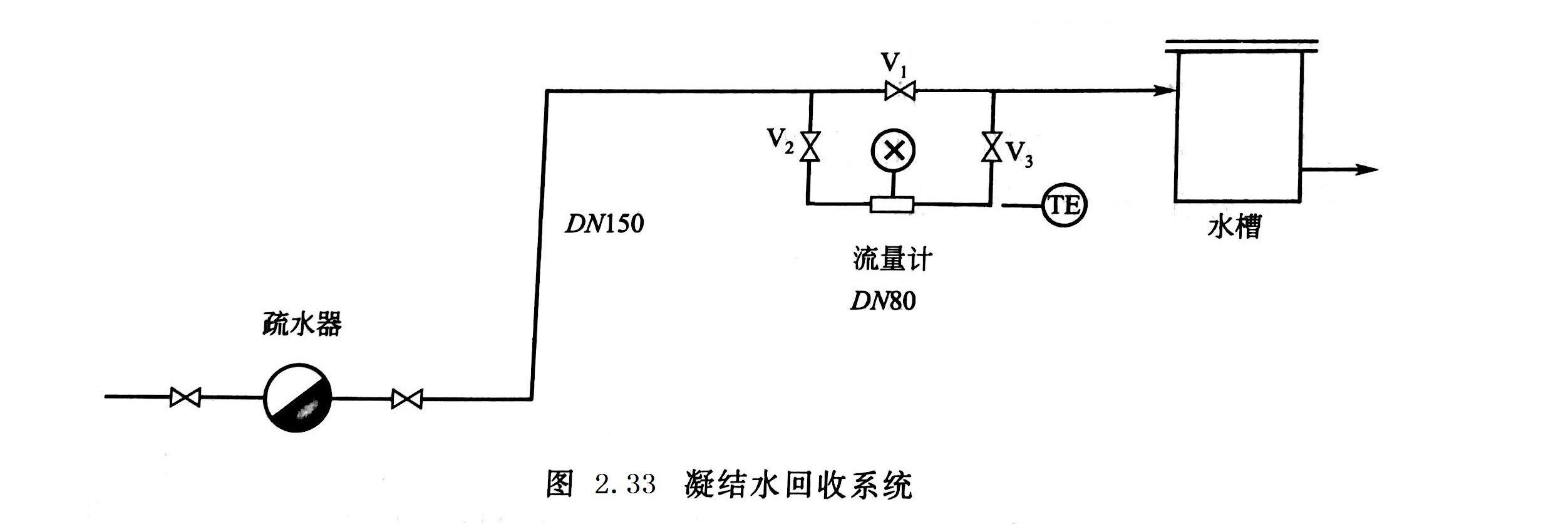

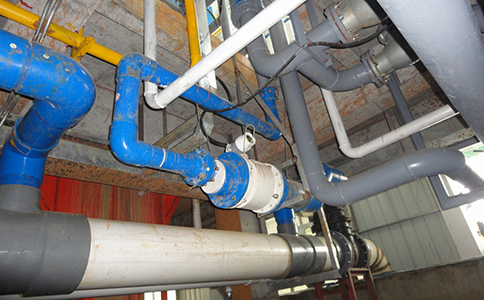

  廣東某卷煙廠在開展節能活動中有一個項目，是將安裝在地面上的板式換熱器出口的凝結水，利用疏水器背壓，送到設在鍋爐房二樓的回收熱水槽。為了對回收熱量進行核算，在回收管上安裝了低電導率電磁流量計，其流程如圖2.33所示。

為了不使疏水器背壓升得太高，疏水器到回收熱水槽之間的管道直徑放大到DN150。為了減小阻力，回收水流量選用低電導率電磁流量計。但此流量計投運后，示值超過滿度，將其測量上限放大了3倍，流量示值仍超滿度。對于DN80的低電導率電磁流量計，此時量程上限為180t/h，而該廠3臺燃油鍋爐總的蒸發量才 30t/h，顯然低電導率電磁流量計指示的流量值不正確另有其他問題。

二、分析與診斷

(1)該廠的設計方案是合理的

該廠利用疏水器背壓輸送凝結水的方法是合理的。如果采用凝結水泵輸送，除了增加泵、凝結水緩沖槽的投資外，還要考慮緩沖槽的水位控制。而采用凝結水背壓輸送，既節省投資，又簡化了操作和管理，適合距離不太遠的輸送。

(2)采用低電導率電磁流量計測量凝結水流量是合理的

在圖2.33中，將閥V1關閉，低電導率電磁流量計就開始工作，不增加系統阻力。

(3)低電導率電磁流量計指示滿度原因分析

① 校零試驗

要求用戶做低電導率電磁流量計校零試驗，結果是，打開旁通閥V1并關閉流量計的上游切斷閥V2，或者僅僅打開旁通閥，流量計示值均回零。顯然，流量計工作正常。

②懷疑蒸汽進入流量計

凝結水在從疏水器內排出之前，因壓力較高，所以汽液相平衡溫度也較高。例如壓力為0.6MPa G，溫度約為164℃。

凝結水從疏水器排出之后，由于突然減壓，部分凝結水因閃蒸變成蒸汽，溫度也隨之下降。例如疏水器出口處壓力為0.1MPa G時，溫度降到121℃。

凝結水在管內上行時，隨著靜壓的逐漸降低，不斷有一定量的凝結水被蒸發，因此，蒸汽逐漸增多。這些蒸汽在閥 V1關閉之前，是在 DN150水平管的上部流向回收熱水槽。凝結水則貼在管道底部流向回收熱水槽。而當閥 V1被關閉后，蒸汽只能與水一起，經低電導率電磁流量計流向熱水槽。

水和蒸汽的混合物流過低電導率電磁流量計時，低電導率電磁流量計的電極難免要被混合物中的蒸汽覆蓋，由于蒸汽導電性很差，就使兩電極之間呈高阻狀態。因為兩電極之間的電阻就是低電導率電磁流量傳感器的信號源內阻，內阻增大后，受外界干擾，使流量計輸出指示滿度。

三、建議

綜上分析，低電導率電磁流量計指示滿度是因蒸汽進入低電導率電磁流量計測量管。而蒸汽所以進入測量管，是因蒸汽原有的通道被阻斷，在無路可走的情況下，只得與凝結水一起經流量計測量管流向回收熱水槽。所以須給蒸汽另外提供一條通道。

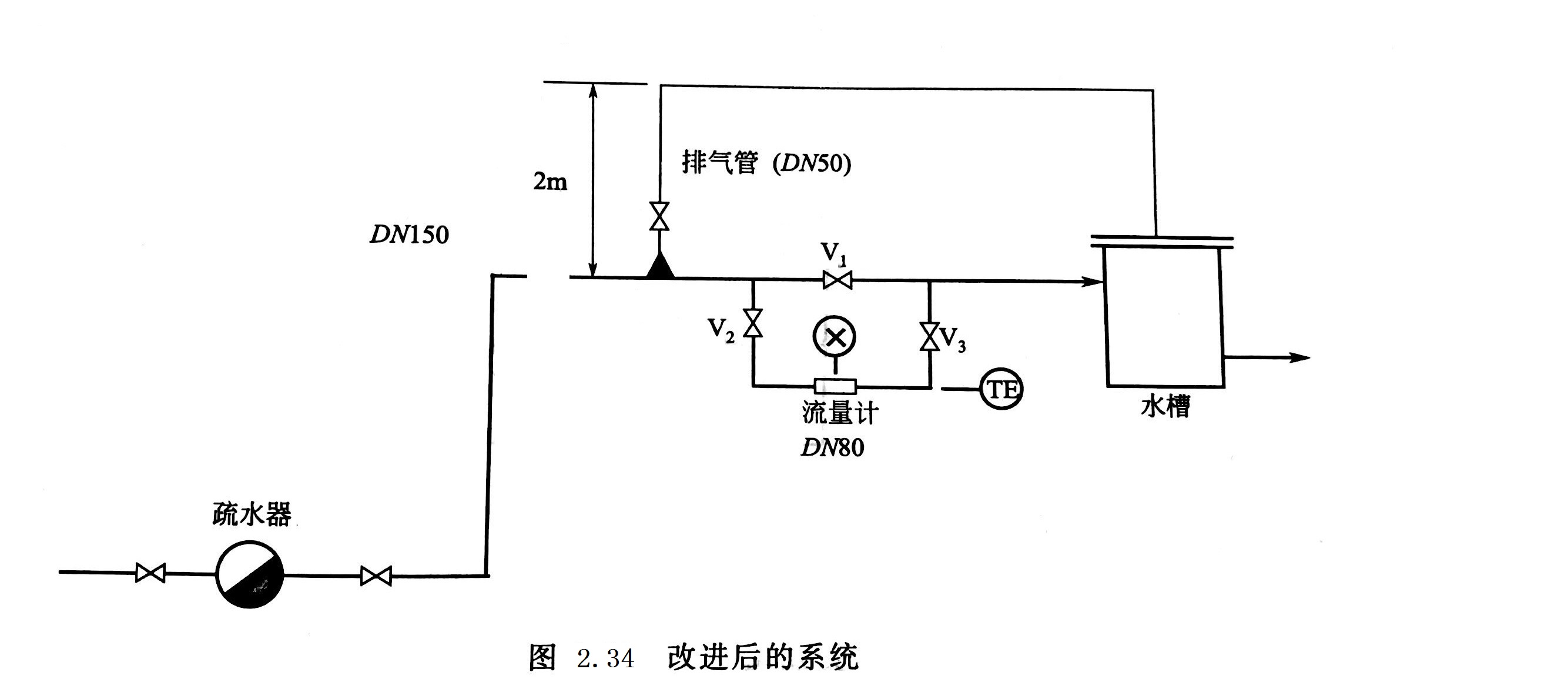

在圖2.34中，增設一根DN50的蒸汽管，從DN150水平管道頂部通向回收熱水槽。

在正常情況下，DN150的水平管段并不充滿凝結水，但為了防止流量較大時，由于低電導率電磁流量計及相關的DN80管的阻力引起V1閥前壓力有些許升高，以致凝結水從DN50蒸汽管流向回收熱水槽。DN50蒸汽管設置2m高的龍門架。

四、反饋的信息

用戶按上述建議增設蒸汽管后，低電導率電磁流量計工作正常。

五、討論

關于流動脈動問題。

疏水器疏水是間歇的，在疏水閥兩端壓差恒定的情況下，從疏水器排出的凝結水流量隨時間變化的關系是一個方波，由于疏水量的平均值有變化，所以方波寬度和兩個方波之間的距離并不規則。
