一、存在問題

某工廠用兩臺渦街流量計反向串聯，分別測量蒸汽的正、反向流量，投運后，不論是正向流還是反向流，兩臺表都有流量顯示。

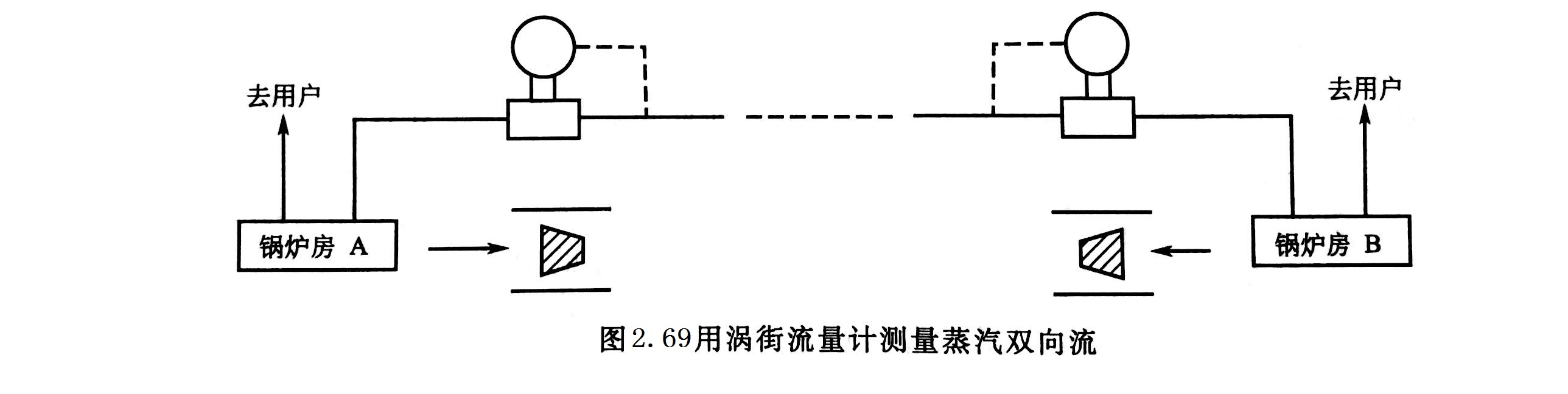

兩臺流量計連接方式如圖2.69所示。

二、分析與診斷

一臺流量計對正反向流都有響應，這是一個蒸汽雙向流測量的問題。

在兩個鍋爐房之間互供蒸汽，單獨考核(或核算)的系統很常見。帶余熱鍋爐的生產裝置也常需要計量外供蒸汽量和開車階段的耗用蒸汽量，這都需要測量蒸汽的雙向流量。

用戶選用的方法是在一根連通管上安裝兩套流量計，其中一套測量正向流量，另一套測量反向流量?？磥韱栴}很簡單，但儀表開起來后兩套流量計同時都有流量顯示，究其原因是流量計選型失誤。

在渦街流量傳感器內，旋渦發生體和檢測件是核心部件。這兩個部分的種類很多，但各自的任務卻是相同的，即旋渦發生體將流體流過旋渦發生體時的平均流速轉換成旋渦頻率，而檢測件將此旋渦頻率轉換成電信號，然后送至放大器。

檢測件與旋渦發生體的配合方式也不盡相同，有的是兩個部件相互分離，發生體在流體的上游，檢測元件在下游；而有的是檢測件安放在發生體內。

渦街流量計的發生體斷面多為梯形，梯形的頂面和底面雖然寬度不一樣，但流體以相反的方向流過發生體時照樣會有旋渦產生，只是旋渦的強度和流量系數等不相同。而檢測件依其所在的位置不同，感受這些旋渦的情況也不同。對于分離型布置的檢測件，能將其上游傳過來的旋渦進行正常的信號轉換，當流體反方向流動時，檢測件的上游無旋渦過來，但旋渦發生體產生的旋渦引發的擾動也可能上溯到檢測件，以致輸出脈沖信號。對于安放在發生體內部的檢測件，只要發生體有旋渦，不論是正向流動引發還是反向流動引發，都會作出響應，輸出脈沖信號。
