一、提問

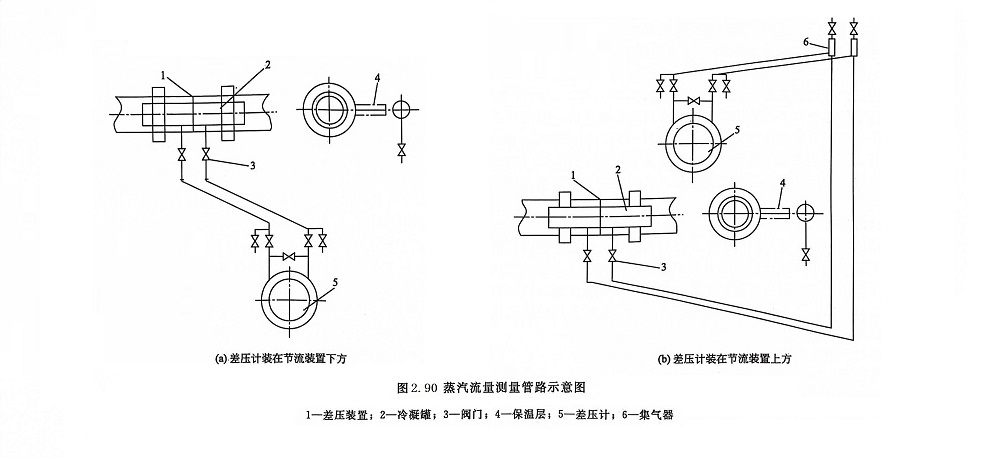

某熱電公司問：有些文獻中提出差壓式流量計用來測量蒸汽流量時，將導壓管上的切斷閥裝在冷凝罐后面，如圖2.90所示。

(1)做法是合理的

這要從冷凝罐的基本任務說起。冷凝罐的兩個基本任務之一是將差壓裝置兩個取壓口之間的氣相差壓信號不失真地轉換成凝結水的差壓信號，從而將差壓變送器與高溫介質隔離開來。任務之二是在差壓變化時，差壓測量儀表(很早以前是差壓計，現在是差壓變送器)的正壓室或負壓室要從冷凝罐吸收一定容積的凝結水，由于冷凝罐截面積較大，所以罐內液面波動可忽略，從而可使差壓計測量到的差壓與差壓裝置送出的差壓非常接近，這樣可改善流量測量系統的動態特征。

隨著差壓變送器制造技術的改進，變送器內膜盒的面積和位移量越來越小，差壓變化時從冷凝罐內吸收的凝結水容積可忽略不計，所以這第二項任務已基本取消。

從圖 2.90中可看到，切斷閥之前的導壓管和冷凝罐都是焊死的，不存在維修問題，設置切斷閥主要是考慮切斷閥下游儀表、導壓管及管件的維修。

切斷閥設置在冷凝罐的下方，對切斷閥的型式也無過高要求，一般取針形閥，只要通徑足夠大，開表時能讓管道內的空氣順暢上升，凝結水順暢下降就行。

(2) 冷凝罐的其他任務

冷凝罐除上述基本功能之外的其他功能，例如在其上方開一個防凍液充灌口，并在側面開一個溢流口，這樣冷凝罐前面如果無切斷閥，就無法對這些口進行維修。所以，在冷凝罐與取壓口之間增設一道閥，這道閥的選型要比冷凝罐下面的閥要求高。因為此處流體溫度高，又因為要求直通。

為了提高可靠性，設置在冷凝罐前面的切斷閥應采用焊接方法與導壓管連接。

(3)對原有安裝圖的改進

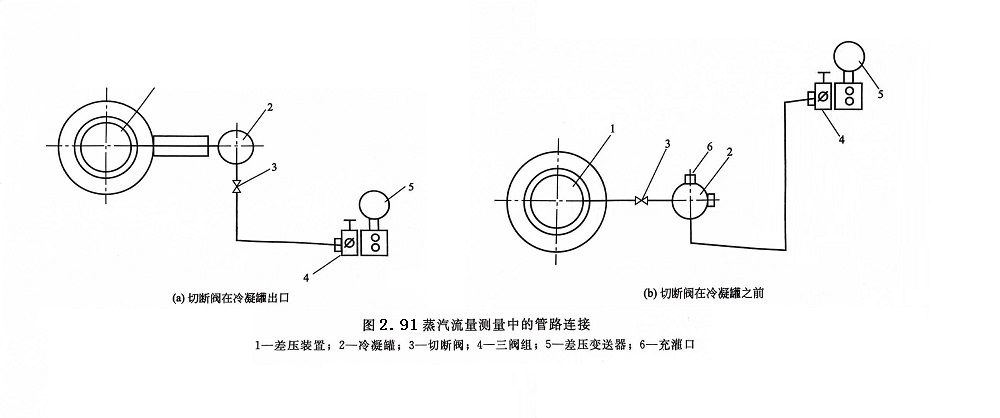

其實，差壓計改成差壓變送器后，圖形可大大簡化，閥門可以少裝，集氣器也可省掉，因為差壓變送器高低室上的排氣閥可以完成排氣任務。改進后的安裝圖如圖 2.91所示。圖中的水平段引壓管保持規定坡度，使管內空氣能順暢地進入母管。如果沒有坡度，則管內氣體不容易排盡，有朝一日鉆進高低壓室，將會引起變送器的零點漂移。
