一、存在問題

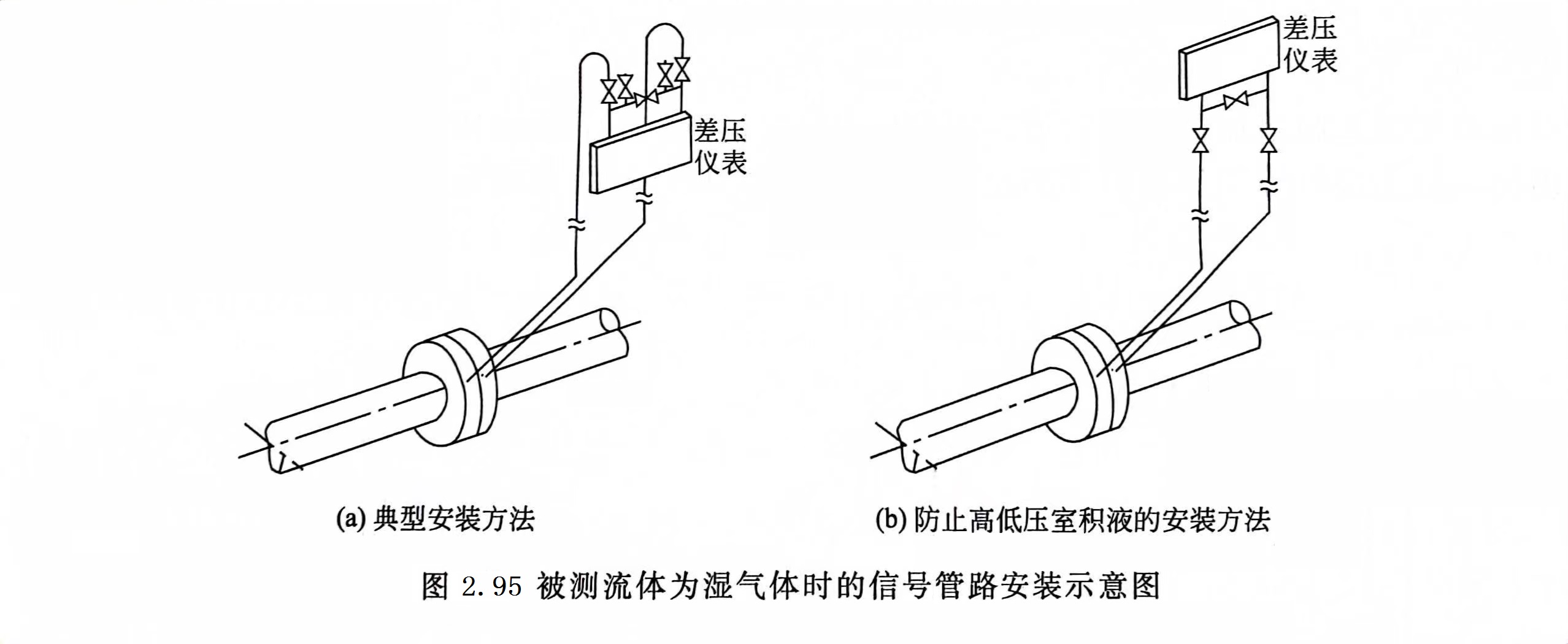

某化工生產流程中的一臺空氣孔板流量計示值偏高，清掃引壓管線雖排出幾滴水，仍未見好轉。差壓變送器零位偏高，懷疑差壓變送器高低壓室積水。差壓裝置與差壓變送器的安裝如圖2.95（a）所示。

二、分析與診斷

(1)高低壓室內積水的處理

圖 2.95(a)所示是典型的節流式差壓流量計信號管路安裝圖，在被測流體為濕氣體時，冷凝液理應不會進入差壓變送器高低壓室，但從現場反饋信息來看，實際情況是有時還會有微量水滴進入高低壓室。變送器差壓范圍較低時，此微量水滴會引起儀表零點的明顯漂移。有些差壓變送器設計有兩個排放口，打開下排放口就可將凝液順利排出。但是早期變送器只有中部的一只排放口，打開此口無法將高低壓室內的凝液排凈。最后只得將變送器拆下，將冷凝液從信號輸入口中傾倒出來。

(2)一勞永逸的解決方法

故障雖已處理，但過一段時間水還會積，經常排污又很麻煩，所以需要一個一勞永逸的方法。

高低壓室內積液的現象，經進一步分析，應該是變送器上方的一段管路由于環境溫度變化，將信號管中的水汽冷凝而沿著信號管往下流入高低壓室。

防止冷凝液流入高低壓室最簡單易行的方法是消除變送器上方的一段信號管路，將信號管路從下方引入變送器，如圖2.95(b)所示，這樣，即使高低壓室內有微量冷凝液，也能依靠其自身重力沿著管路自動流回母管。

三、反饋的信息

該廠相同性質的流量計安裝方法都按圖2.95(b)進行了改進，從此根除了差壓變送器高低壓室積水，也省卻了維護。
