一、現象

用環室孔板流量計測量濕空氣流量，正負壓管掃線后示值正常，但數小時后，流量示值逐漸變小。

二、檢查與分析

圖 3.05是環室取壓差壓裝置安裝在垂直工藝管道上時信號管路的規定安裝方法。假定工藝管道中氣體自下而上流動，那么，負壓信號管路中可以保證沒有凝液，因為信號管路內的凝液能暢通無阻地流回工藝管道。而正壓信號管情況就不同了。因為正壓信號是從均壓環引出的，被測濕氣體中的凝液充滿差壓裝置的正端均壓環空腔是毫無問題的(如圖3.06所示)，在正壓管內氣體壓力同節流件正壓端完全相等時，U形管兩邊液位高度相等。在此基礎上，如果節流件正端壓力上升，則將均壓環空腔中的水壓向信號管路，按照流體靜力學關系式可知，正壓管內的壓力比節流件正端壓力低一些，其數值同U形管兩邊液位高度差相等，從而引起差壓信號的傳遞失真。

清除信號管內積水的臨時方法是掃線，依靠工藝管中的壓力足夠高的氣體將積水沖走排到管外。但不久又依然如故。

徹底清除上面所述管路內積水的方法是將差壓裝置取壓方法改為法蘭1in取壓或D-D/2徑距取壓。

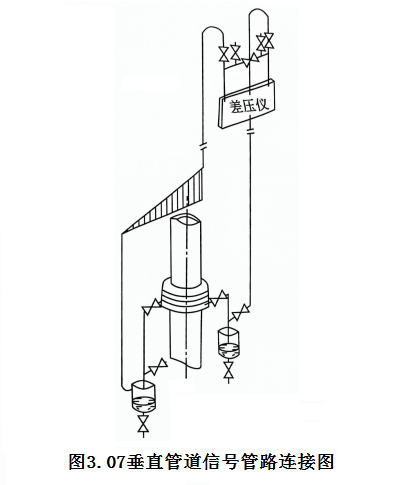

圖 3.07所示的信號管路連接方法，也是有關資料中推薦的用于濕氣體流量測量的典型連接方法。但是在大管徑孔板流量計中，也存在一些問題。尤其是在雨天、霧天和大氣濕度高的季節，空氣中夾帶的水較多，水滴自下而上撞擊在節流件上，其中一部分進入均壓環的空腔，進而流入沉降器，于是沉降器很容易被裝滿，現場巡回檢查時，每天都可以排出很多水，如果遇上假日無人排污，就極有可能水滿為患。

另一個方法是利用冷凝水作介質傳遞差壓信號。流量計投運前，先在冷凝罐內灌滿水，投運后，由濕氣體中的小水滴，維持罐內液位。
