一、現象

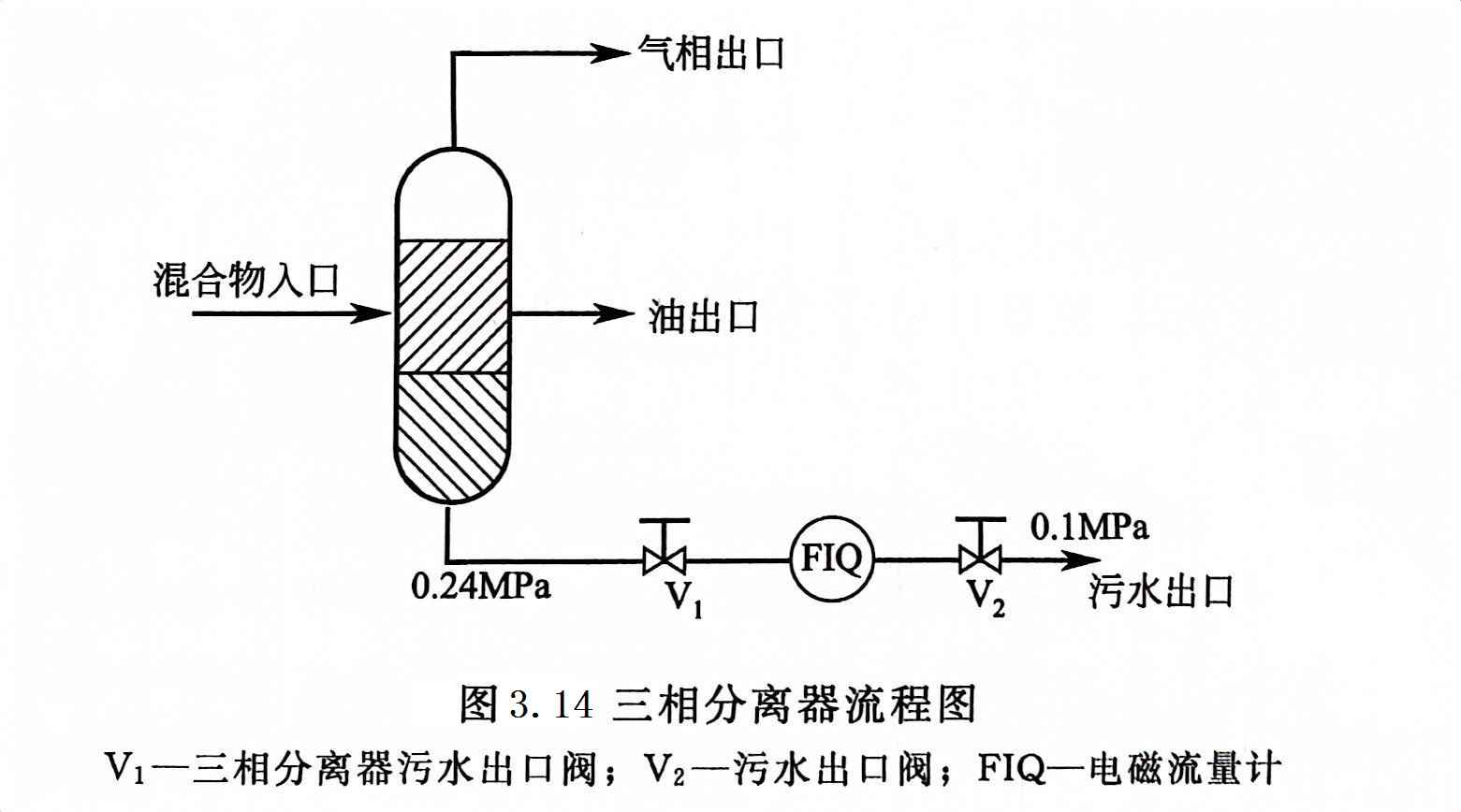

油田三相分離器水相出口管裝有控制閥，以控制油水分界面。裝有電磁流量計，用以測量水相流量?？刂屏鞒倘鐖D3.14所示。

在圖3.14中，如果用V2控制界面，流量顯示值為11m3/h，如果改用V1控制界面，電磁流量計示值升高50%，污水溫度為39℃。

二、分析

（1）用V2閥控制時流量測量正常

從圖3.14所示的流程可見，控制閥兩端壓差較大。在用閥V2控制界面時，V1全開，流過電磁流量計的污水中所溶解的氣體不會釋放出來，因?yàn)榱髁坑?jì)測量管內的壓力應為0.24MPa，比三相分離器內氣液分界面處的壓力要高一些。

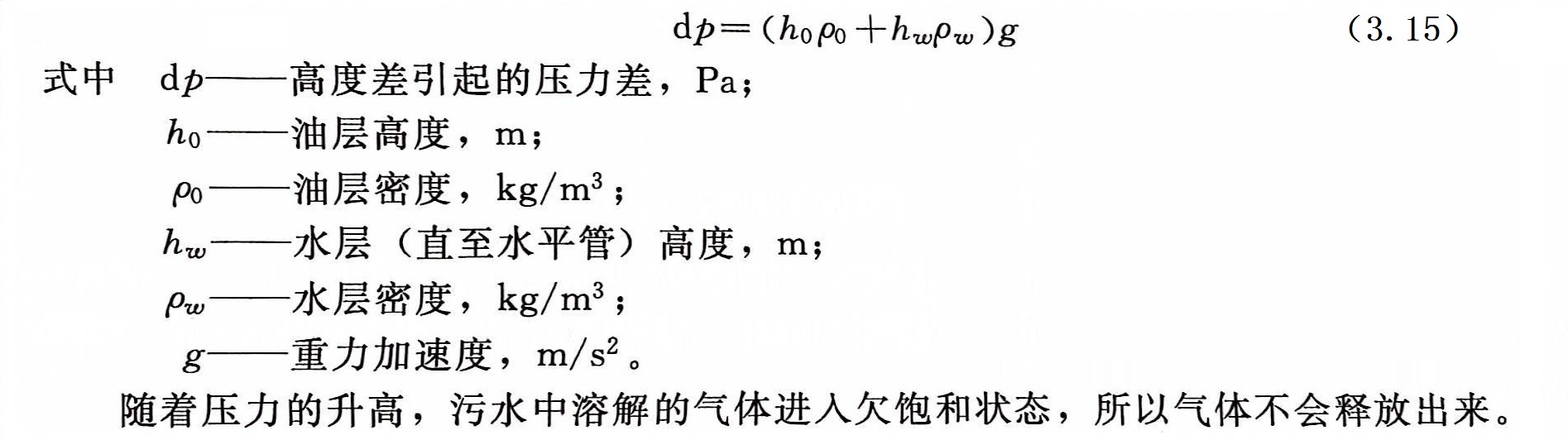

在三相分離器內，污水中所溶解的氣體應該已達飽和程度，因?yàn)橛?、水、氣三相在從油井中抽出時就已充分接觸。而從三相分離器流出時，由于污水出口位于三相分離器底部，與氣液分界面之間存在一個高度差，這個高度差就是污水出口壓力比氣相壓力高的原因。用公式表示則為：

  (2)用V1閥控制時流量示值偏高

當用V1閥控制界面，V2閥開足時，V1后面管內液體壓力降低到0.1MPa。由于壓力比氣液分界面處低得多，所以溶解在污水內的氣體被釋放，氣液混合物體積陡增，其中一部分還有可能停留在電磁流量計測量管圓形截面的上部，使實際流通截面積減小，導致流量示值大幅偏高。

(3)液體中溶解的氣體數量同壓力溫度的關系

空氣溶解于液體的量與壓力成正比，如冷水中當絕對壓力為1×10⁵Pa時約溶解2%空氣(在標準狀態下)，絕對壓力為2×10⁵Pa則溶解4%，溫度升高時溶解度減小。在碳?xì)浠衔镏锌諝獾娜芙舛纫蟮枚啵缃^對壓力為1×10⁵Pa時，潤滑油中約溶解8%空氣，在煤油中為12%，在汽油中為16%，并且這個數值當溫度升高時不會減少很多。溶解的空氣當壓力突然降至大氣壓時要釋放出來，形成氣泡，顯著地影響測量精確度。這個問題在油品的計量中是一個嚴重的問題，必須設法解決以減少測量誤差。

生活中也不乏溶解在液體中的氣體被釋放出來的例子。啤酒從冰箱里取出，往往看不出液體內溶解有氣體，但啤酒瓶在餐桌上放置一段時間后，就可發現玻璃瓶內壁附著有很多氣泡，這些氣泡是因液體溫度升高而被釋放出來的。將瓶蓋打開時有大量泡沫涌出，這是因?yàn)閴毫ν蝗唤档?，溶解在液體中的氣體被均勻釋放，夾帶著液體一起溢出所致。二氧化碳?xì)怏w在啤酒中的溶解度要比空氣的溶解度大若干倍，所以啤酒瓶中溢出的泡沫數量可觀。

在本實例中，溶解在污水中的氣體可能很大一部分是二氧化碳，因?yàn)槎趸既菀兹芙庠谒?。否則，突然減壓后流量計示值不會偏高那么多。
