蒸汽相變對流量測量的影響

  水蒸氣顧名思義是氣相，但在一定條件下會變成液相；飽和水蒸氣中的水滴本是液相，但在一定條件會被蒸發變成氣相。這是蒸汽質量流量測則量中常常碰到的汽水相變。

在推導式質量流量計中，關鍵環節是蒸汽密度的求取，蒸汽相變發生后，就使得通常由蒸汽溫度壓力求取其密度的關系發生變化，因此必須認真對待。

(1)氣相變液相

過熱蒸汽在經過長距離輸送后，往往會因?yàn)闊崃繐p失、溫度降低，使其從過熱狀態進入飽和狀態，甚至部分蒸汽冷凝出現相變而變成水滴。這些水滴對流量測量結果究竟有多大影響，下面舉例說明。

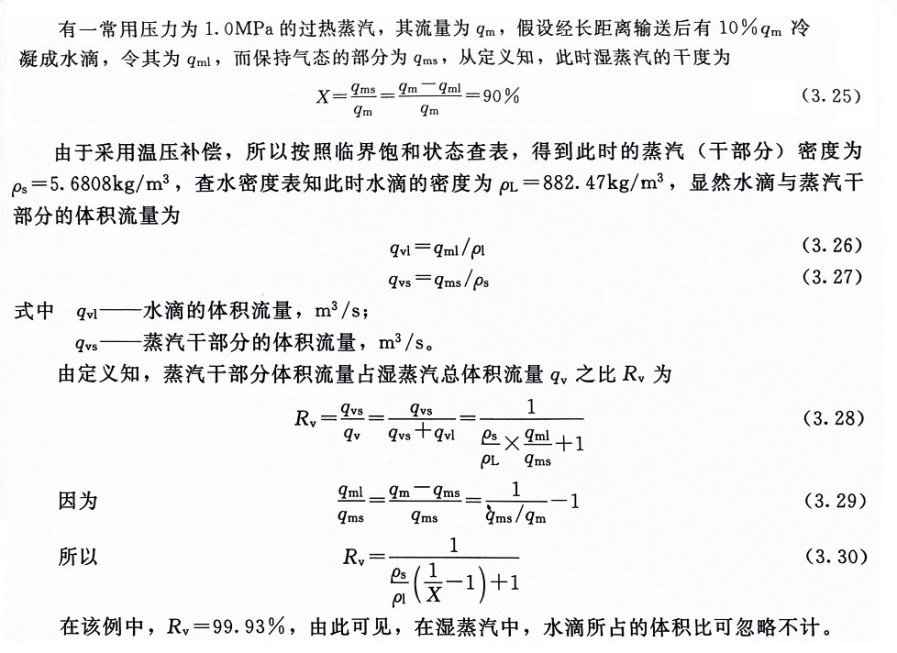

①選用渦街流量計時濕度對測量結果的影響

渦街流量計的輸出僅與流過測量管的流體流速成正比，在測量濕飽和蒸汽時，水滴對渦街流量計輸出的影響可忽略，故可認為渦街流量計的輸出完全是由濕蒸汽的干部分所引起。而干部分的密度，無論是壓力補償或溫度補償，都可較精確地查出。

蒸汽計量的結果往往作為供需雙方經濟結算的依據，如果雙方約定按蒸汽干部分結算費用，冷凝水不收費，則在本例中相變對測量的影響微不足道，可以忽略。如果冷凝水也按照蒸汽一樣收費，則渦街流量計的計量結果偏低值為1-X。

②選用孔板流量計時濕度對測量結果的影響

從GB/T2624-2006標準知，孔板流量計測量蒸汽質量流量時有式(3.1)。

當過熱蒸汽熱量損失而脫離過熱狀態后，只可能出現兩種情況。一種是進入臨界飽和狀態，另一種是進入過飽和狀態。如果進入臨界飽和狀態，從理論上講，流量計不會因此而增大誤差，因?yàn)樵谑?3.1)中，根據蒸汽壓力查出的ρ₁與實際密度是相符的。如果進入過飽和狀態，情況就復雜了。

一般認為，蒸汽干度較高(X≥95%)時流體表現為均相流動。溫壓補償可按通常方法進行；但出現一定誤差。在式(3.1) 中，ρ₁是實際流體濕飽和蒸汽的密度，其值比臨界飽和狀態的大，而且干度越低密度越大。而人們根據壓力查出的是臨界飽和狀態的密度，比實際密度小，所以質量流量計算結果出現負誤差。在濕度不進行測量的情況下，X是未知數，因此，測量結果偏低多少是個未知數。

在蒸汽干度較低(X≤95%)時，管道中的流體出現分層流動，產生誤差更大。

(2)濕飽和蒸汽變成過熱蒸汽

濕飽和蒸汽變成過熱蒸汽，一般發生在濕飽和蒸汽突然較大幅度減壓，流體出現絕熱膨脹時。

①相變過程

濕飽和蒸汽中的蒸汽和水滴，處于氣液相平衡狀態，在壓力突然降低而低于平衡壓力時，水滴部分蒸發，同時從液相和氣相中吸收汽化熱，使氣液相溫度降低。如果溫度降低得不多或蒸發前濕度較高，都會使溫度迅速降低到與新的壓力所對應的飽和溫度，建立新的平衡。這時蒸汽仍為濕飽和蒸汽。如果壓力降低得很多或蒸發前濕度較低，則因水滴蒸發而使溫度降低后仍高于新的壓力所對應的飽和溫度，則蒸汽變?yōu)檫^(guò)熱狀態。

② 蒸發對流量測量的影響

a.上述蒸發發生后得到的兩種結果，前一種對補償無影響，僅僅是蒸汽中的干部分增加，干度相應增大。

b.如果蒸發發生后，蒸汽變?yōu)檫^(guò)熱狀態，而流量計又恰巧安裝在減壓之后的管道上。這時對流量計的影響分以下三種情況。

設計時已經考慮到蒸汽變?yōu)檫^(guò)熱狀態，或處于何種狀態難以確定，或有時是過熱狀態有時是飽和狀態，所以采用溫壓補償，則上述相變對測量結果無影響。

設計時按飽和蒸汽考慮，而且采用壓力補償，則上述相變將帶來較小的誤差，即過熱蒸汽溫度同飽和溫度之差所對應的密度差造成的補償誤差。

設計時按飽和蒸汽考慮，但采用溫度補償，則將過熱蒸汽溫度當作飽和溫度去查密度表。一般會引起較大的誤差。

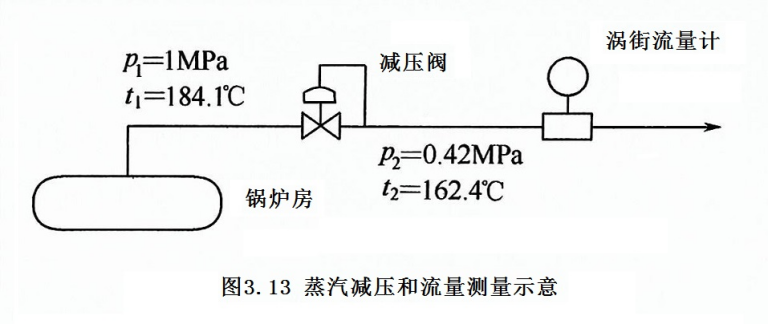

③ 舉例。有一化工廠，鍋爐房供飽和蒸汽，并根據各用戶中蒸汽壓力要求值最高的一個決定鍋爐供汽壓力為1.0MPa，多數用戶在蒸汽總管進裝置時先經減壓閥減壓?，F(xiàn)從圖3.13 所示的一個實例著手進行分析。

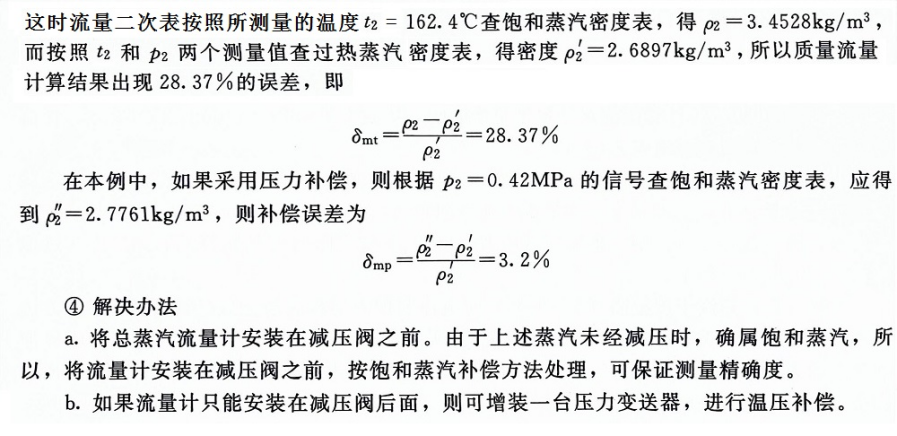

用作進入裝置蒸汽計量的渦街流量計安裝在減壓(穩壓)閥之后。原設計按飽和蒸汽考慮，采用溫度補償。經減壓，蒸汽總管帶入的水滴蒸發完后汽溫仍高于飽和溫度，呈過熱狀態，現場采集到的數據如圖所示。
